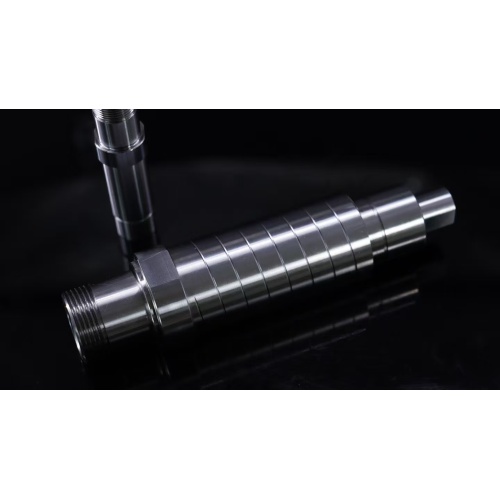

ระบบสกรูลูกกลิ้งดาวเคราะห์ความจุโหลดสูง F1206-TSL

ระบบสกรูลูกกลิ้งดาวเคราะห์ความจุโหลดสูง F1206-TSL

รับราคาล่าสุด

สั่งขั้นต่ำ:

ติดต่อตอนนี้

คำอธิบายผลิตภัณฑ์

คุณสมบัติของผ�...

หมายเลขรุ่น: F1206-TSL

บรรจุภัณฑ์ และ...

The file is encrypted. Please fill in the following information to continue accessing it

คำอธิบายผลิตภ�...

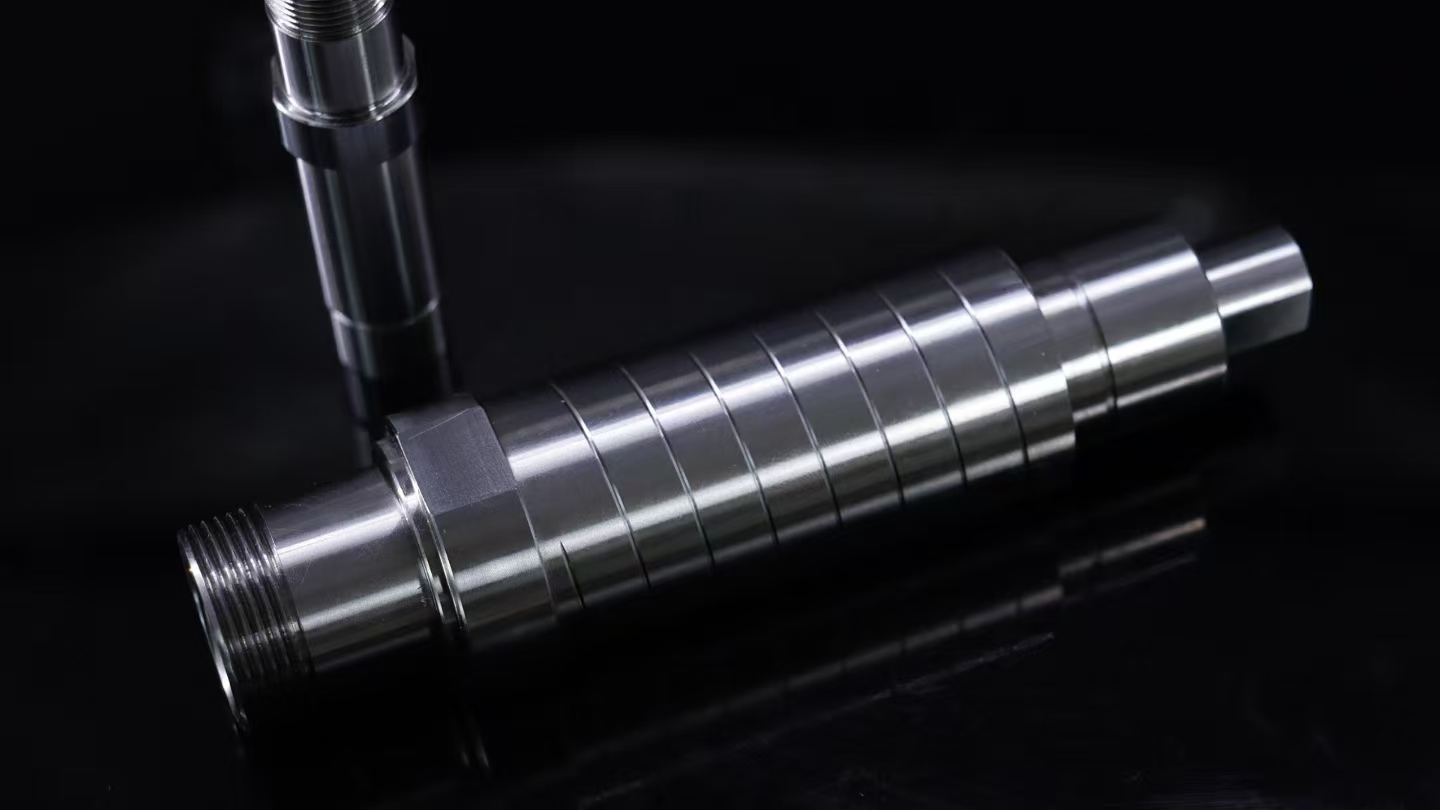

F1206-TSL ชุดสกรูลูกกลิ้งดาวเคราะห์แบบกลับหัว

รุ่น: F1206-TSL | หมายเลขชิ้นส่วน: 03.04.02.0004สกรูลูกกลิ้งดาวเคราะห์แบบกลับหัว,ระบบลูกกลิ้ง Puying,ระบบควบคุมการเคลื่อนไหวที่แม่นยำ,สกรูประสิทธิภาพสูง

ภาพรวมผลิตภัณฑ์

ชุดสกรูลูกกลิ้งดาวเคราะห์แบบกลับหัว F1206-TSL มีการกำหนดค่าขั้นสูงโดยที่น็อตทำหน้าที่เป็นกำลังหมุน ในขณะที่เพลาสกรูทำการเคลื่อนที่เชิงเส้นตามแนวแกน การออกแบบกลับหัวนี้ช่วยให้สามารถบูรณาการมอเตอร์ได้อย่างแน่นหนา ทำให้มีขนาดกะทัดรัดเป็นพิเศษสำหรับการใช้งานที่มีพื้นที่จำกัดในหุ่นยนต์ การบินและอวกาศ และอุปกรณ์ทางการแพทย์

ข้อได้เปรียบทางเทคนิคหลัก

การออกแบบบูรณาการขนาดกะทัดรัด — น็อตทำหน้าที่เป็นกำลังไฟฟ้าเข้า ช่วยให้สามารถรวมโรเตอร์ของมอเตอร์ได้โดยตรง และลดความยาวของการประกอบลงอย่างมาก

ความสามารถในการรับน้ำหนักที่เหนือกว่า — การออกแบบหน้าสัมผัสแนวเส้นผ่านลูกกลิ้งเกลียวหลายตัวทำให้ได้รับภาระคงที่สูงกว่าบอลสกรูถึง 3 เท่า

อายุการใช้งานยาวนานขึ้น — อายุการใช้งานยาวนานกว่าบอลสกรู 10-15 เท่าภายใต้สภาวะการทำงานที่เหมือนกัน

ประสิทธิภาพความเร็วสูง — ความเร็วเชิงเส้นถึง 2000 มม./วินาที ความเร็วในการหมุนถึง 6,000 รอบต่อนาที อัตราเร่งถึง 3g

การวางตำแหน่งที่แม่นยำ — ความแม่นยำของตะกั่ว ± 0.005 มม. ความสามารถในการทำซ้ำต่ำกว่าไมครอน

Compact Footprint — ปริมาตรน้อยกว่าบอลสกรู 1/3 ภายใต้สภาวะการรับน้ำหนักที่เท่ากัน

ช่วงอุณหภูมิกว้าง — ใช้งานได้ตั้งแต่ -40°C ถึง +130°C

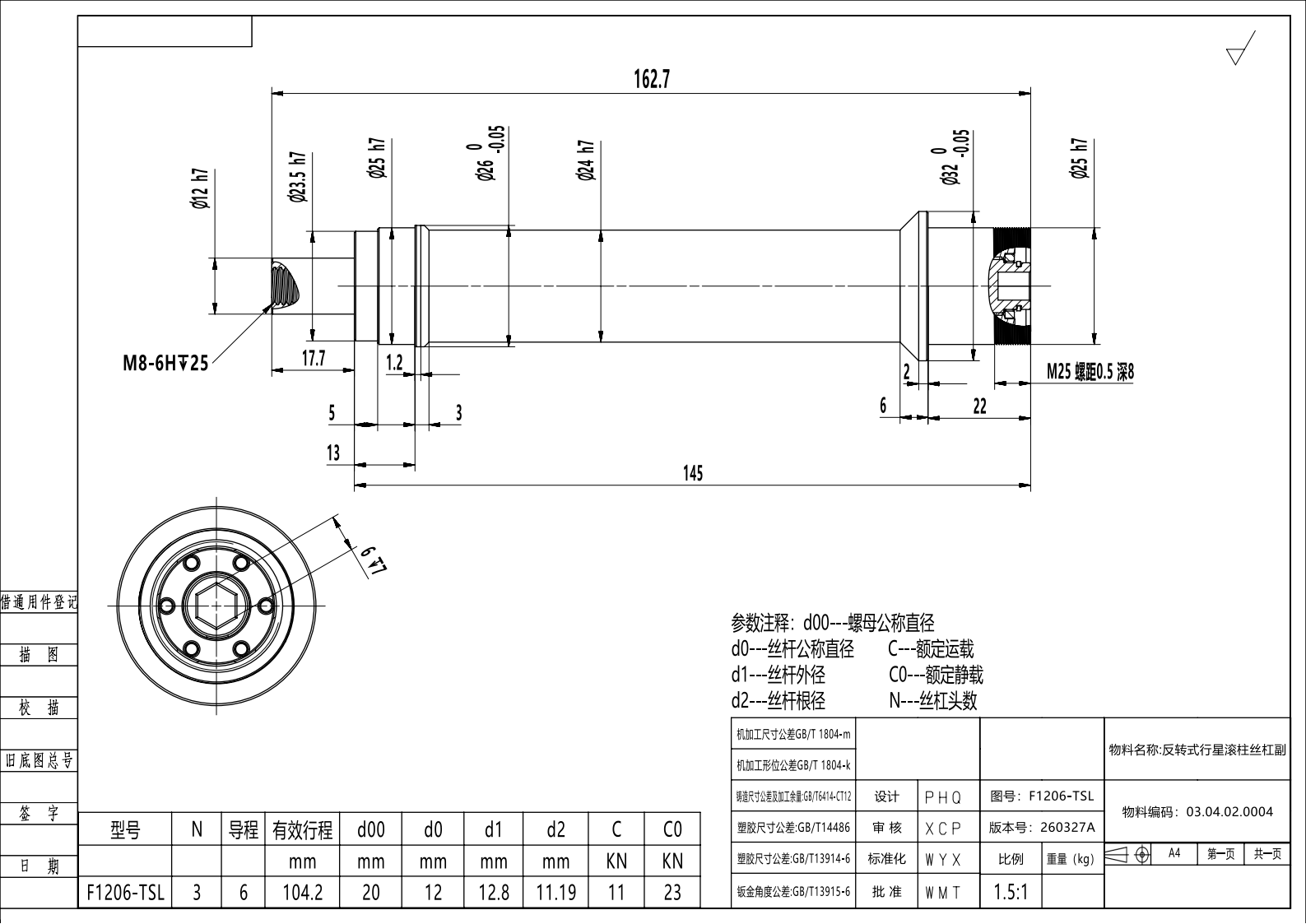

ข้อมูลจำเพาะ

ประเภท: ชุดสกรูลูกกลิ้งดาวเคราะห์แบบกลับหัว
เส้นผ่านศูนย์กลางที่กำหนด: ~ 12 มม
ตะกั่ว: 6 มม
ความแม่นยำของตะกั่ว: ± 0.005 มม
ความเร็วเชิงเส้นสูงสุด: 2000 มม./วินาที
ความเร็วในการหมุนสูงสุด: 6,000 รอบต่อนาที
ความแข็งของแกน: สูงกว่าบอลสกรู 50%
โหลดพิกัด: เทียบเท่าบอลสกรู 3 เท่า
อุณหภูมิในการทำงาน: -40°C ถึง +130°C
ความอดทนมิติ: GB/T 1804-m
ความอดทนทางเรขาคณิต: GB/T 1804-K
วัสดุ: สกรูโลหะผสมเหล็ก, ลูกกลิ้งเหล็กแบริ่ง

หลักการทำงาน

น็อตจะหมุนเป็นกำลังไฟฟ้าเข้าในขณะที่ลูกกลิ้งเกลียวทำงานพร้อมกันกับเกลียวน็อตภายในและเกลียวสกรูภายนอก ลูกกลิ้งขับเคลื่อนเพลาสกรูในการเคลื่อนที่ตามแนวแกนที่แม่นยำโดยไม่ต้องใช้เฟืองวงแหวนภายใน ฟันตรงบนปลายเพลาสกรูประกบกันโดยตรงกับเฟืองลูกกลิ้ง ทำให้โครงสร้างง่ายขึ้นและช่วยให้สามารถรวมมอเตอร์ได้

การใช้งาน

ข้อต่อหุ่นยนต์ฮิวแมนนอยด์ มือที่คล่องแคล่ว หุ่นยนต์ผ่าตัด ตัวกระตุ้นการบินและอวกาศ ระบบดาวเทียม เครื่องมือกล CNC สายการผลิตอัตโนมัติ ระบบยานพาหนะไฟฟ้า

พารามิเตอร์การเลือก

ปัจจัยการรับน้ำหนักและการกระแทกในแนวแกน ความต้องการระยะชักและความเร็ว ความแม่นยำของตำแหน่ง สภาพแวดล้อม ข้อจำกัดของพื้นที่ติดตั้ง

คุณภาพและบริการ

การตรวจสอบย้อนกลับของวัสดุอย่างเต็มรูปแบบ การผลิตที่แม่นยำพร้อมการควบคุมความร้อน การตรวจสอบและการทดสอบโหลด 100% มีการกำหนดค่าแบบกำหนดเอง ตอบกลับการสนับสนุนด้านเทคนิคภายใน 48 ชั่วโมง

F1206-TSL — การเคลื่อนที่เชิงเส้นที่แม่นยำสำหรับการใช้งานขั้นสูง
