หน้ารายละเอียดผลิตภัณฑ์ของสกรูลูกกลิ้งดาวเคราะห์แบบพลิกกลับได้ F1206
ในฐานะที่เป็นส่วนประกอบการส่งผ่านแบบพลิกกลับได้ประสิทธิภาพสูง สกรูลูกกลิ้งดาวเคราะห์แบบพลิกกลับได้ F1206 ผสมผสานการออกแบบขั้นสูงและเทคโนโลยีการผลิตที่มีความแม่นยำ โดยเชี่ยวชาญในการแปลงที่มีประสิทธิภาพและเสถียรระหว่างการเคลื่อนที่แบบหมุนและการเคลื่อนที่เชิงเส้นพร้อมความสามารถในการทำงานแบบพลิกกลับได้ มีการใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติระดับไฮเอนด์ เครื่องมือกลที่มีความแม่นยำ และสถานการณ์อื่นๆ ที่ต้องการการส่งผ่านแบบสองทิศทาง โดยมีความสามารถในการรับน้ำหนัก ความแม่นยำ และความทนทานที่โดดเด่น หน้ารายละเอียดนี้แนะนำคุณสมบัติหลัก พารามิเตอร์ทางเทคนิค ข้อได้เปรียบด้านประสิทธิภาพ สถานการณ์การใช้งาน การติดตั้งและการบำรุงรักษา ตลอดจนการรับประกันคุณภาพอย่างครอบคลุม ซึ่งช่วยให้คุณเข้าใจคุณค่าของผลิตภัณฑ์อย่างถ่องแท้
I. การแนะนำผลิตภัณฑ์หลัก
F1206 เป็นสกรูลูกกลิ้งดาวเคราะห์แบบพลิกกลับได้มาตรฐาน ออกแบบมาสำหรับสถานการณ์การส่งผ่านที่มีความแม่นยำระดับกลางถึงระดับสูงที่ต้องมีการเคลื่อนไหวแบบสองทิศทาง แตกต่างจากสกรูลูกกลิ้งดาวเคราะห์ทั่วไป ตรงที่มีสมรรถนะการทำงานแบบพลิกกลับได้ดีเยี่ยม ทำให้มั่นใจในการส่งผ่านที่ราบรื่นและเสถียรทั้งในการหมุนแบบบวกและแบบย้อนกลับ โดยไม่มีการติดขัดหรือสูญเสียความแม่นยำ ผลิตภัณฑ์นี้ใช้โครงสร้างดาวเคราะห์แบบบูรณาการ รวมถึงสกรู ลูกกลิ้งดาวเคราะห์ น็อต และวงแหวนเกียร์ด้านใน ซึ่งช่วยปรับปรุงประสิทธิภาพการส่งผ่านและความเสถียรของโครงสร้างได้อย่างมีประสิทธิภาพ
ด้วยการยึดมั่นอย่างเข้มงวดต่อมาตรฐานระดับชาติและกระบวนการผลิตที่มีความแม่นยำ F1206 จึงมีคุณลักษณะของโครงสร้างที่กะทัดรัด ความแข็งแกร่งสูง และความสามารถในการปรับตัวที่แข็งแกร่ง การออกแบบหน้าสัมผัสแบบหลายบรรทัดระหว่างลูกกลิ้งและสกรู/น็อตช่วยกระจายโหลดอย่างสม่ำเสมอ หลีกเลี่ยงความเข้มข้นของความเค้นเฉพาะที่ และทำให้เหมาะสำหรับสถานการณ์การส่งสัญญาณแบบสองทิศทางที่มีความถี่สูง โหลดสูง และมีความแม่นยำสูง ผลิตภัณฑ์ได้รับมาตรฐานในการผลิต เข้ากันได้กับอุปกรณ์ส่วนใหญ่ที่มีข้อกำหนดเดียวกัน และยังสามารถปรับแต่งตามความต้องการเฉพาะของลูกค้าเพื่อให้ตรงตามข้อกำหนดการใช้งานที่หลากหลาย
ครั้งที่สอง พารามิเตอร์ทางเทคนิคหลัก
พารามิเตอร์ทางเทคนิคทั้งหมดของสกรูลูกกลิ้งดาวเคราะห์แบบพลิกกลับได้ F1206 ได้รับการออกแบบอย่างแม่นยำและทดสอบอย่างเข้มงวด ครอบคลุมข้อกำหนดพื้นฐาน พารามิเตอร์ขนาด พารามิเตอร์เกลียว พารามิเตอร์โหลด และมาตรฐานความทนทาน เพื่อให้มั่นใจว่าผลิตภัณฑ์ตรงตามความต้องการใช้งานจริงในสถานการณ์ต่างๆ พารามิเตอร์ที่สำคัญมีดังนี้:

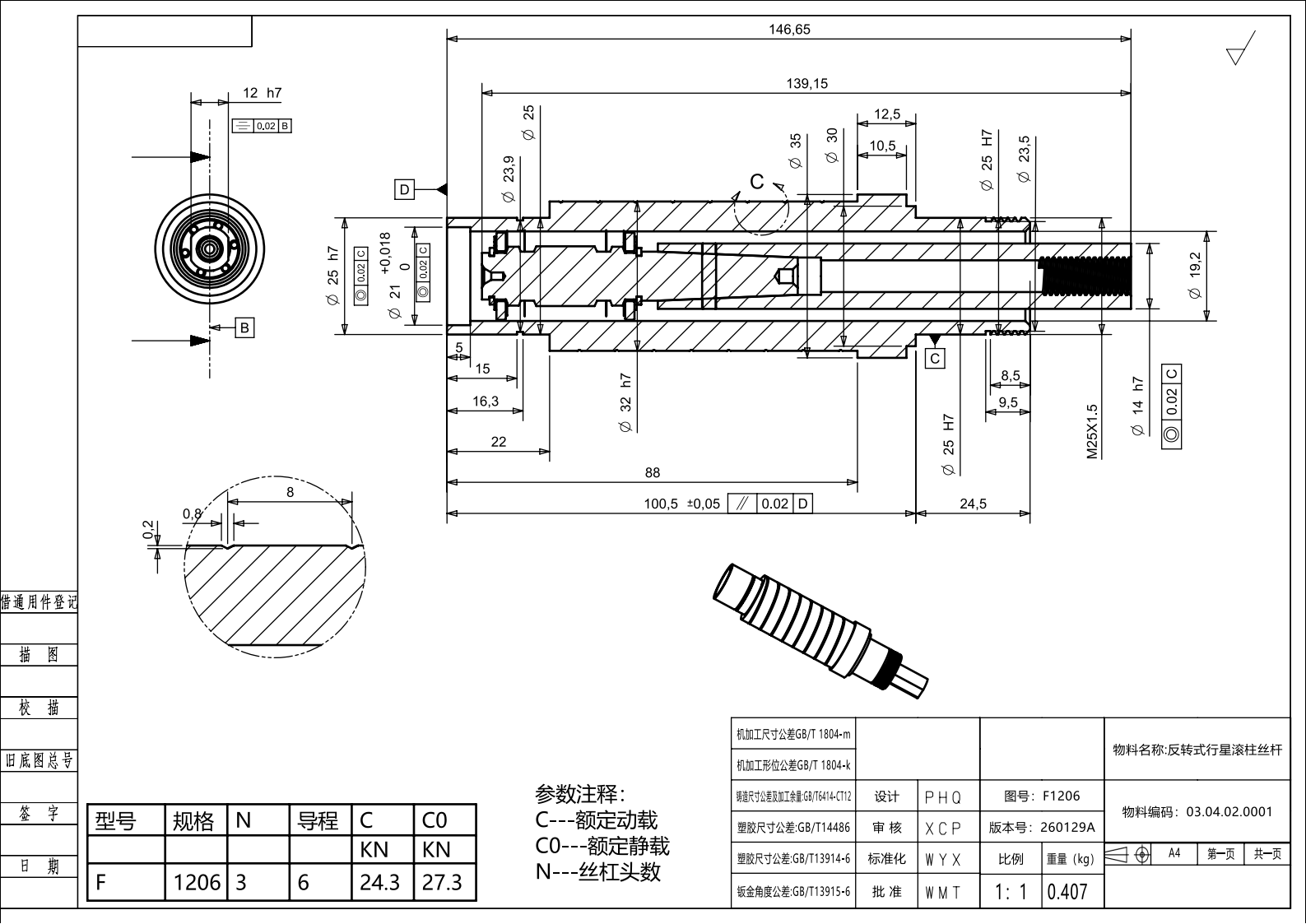

พารามิเตอร์ข้อกำหนดพื้นฐาน: รุ่นผลิตภัณฑ์คือ F1206 โดยมีหมายเลขรูปวาด F1206 และรหัสวัสดุ 03.04.02.0001 หมายเลขรุ่นการออกแบบคือ 260129A สเกลสัดส่วนคือ 1:1 และน้ำหนักสุทธิคือ 0.407กก. การออกแบบโครงสร้างเป็นไปตามมาตรฐานแห่งชาติที่เกี่ยวข้อง ทำให้มั่นใจได้ถึงความสม่ำเสมอของการผลิตและการออกแบบ ตลอดจนอำนวยความสะดวกในการตรวจสอบย้อนกลับการผลิตและการจัดการหลังการขาย
พารามิเตอร์โหลด: โหลดแบบไดนามิกที่กำหนด (C) คือ 24.3 KN และโหลดคงที่ที่กำหนด (CO) คือ 27.3 KN ซึ่งมีความสามารถในการรับน้ำหนักที่แข็งแกร่งและสามารถรับภาระตามแนวแกนสูงได้อย่างเสถียรในการทำงานระยะยาว หมายเลขหัวสกรู (N) คือ 3 และตะกั่วคือ 6 มม. ทำให้ความเร็วและความแม่นยำในการส่งข้อมูลสมดุล และทำให้เกิดการแปลงที่มีประสิทธิภาพระหว่างการเคลื่อนที่แบบหมุนและเชิงเส้น
พารามิเตอร์มิติและพิกัดความเผื่อ: ผลิตภัณฑ์ใช้มาตรฐานพิกัดความเผื่อที่เข้มงวด รวมถึงพิกัดความเผื่อมิติการตัดเฉือน GB/T 1804-m พิกัดความเผื่อมิติการหล่อ และค่าเผื่อการตัดเฉือน GB/T6414-CT12 พิกัดความเผื่อมิติพลาสติก GB/T14486 และ GB/T13914-6 ตลอดจนพิกัดความเผื่อมุมโลหะแผ่น GB/T13915-6 ขนาดที่สำคัญ ได้แก่ 146 มม. 65 มม. 139.15 มม. 10.5 มม. 30 มม. 35 มม. 12.5 มม. 57 มม. 16.3 มม. 47 มม. 15 มม. 5 มม. 24.5 มม. 8.5 มม. 9.5 มม. 88 มม. 100.5 ± 0.05 มม. เป็นต้น พร้อมการควบคุมที่แม่นยำ ความแม่นยำของมิติเพื่อให้แน่ใจว่าพอดีระหว่างส่วนประกอบและความเสถียรของการส่งสัญญาณ
พารามิเตอร์ของเธรด: ข้อมูลจำเพาะของเธรดคือ M25X1.5 ด้วยการออกแบบเธรดที่เหมาะสม ทำให้มั่นใจได้ถึงความลึกของตาข่ายและความเสถียรในการส่งผ่านที่เพียงพอ และปรับให้เข้ากับความต้องการการส่งผ่านแบบสองทิศทางของผลิตภัณฑ์ ความแม่นยำในการประมวลผลเกลียวได้รับการควบคุมอย่างเข้มงวดเพื่อลดการสูญเสียแรงเสียดทานและปรับปรุงประสิทธิภาพการส่งผ่าน
พารามิเตอร์วัสดุ: ผลิตภัณฑ์ใช้วัสดุคุณภาพสูงเพื่อให้มั่นใจถึงความแข็งแรง ความต้านทานการสึกหรอ และอายุการใช้งาน ส่วนประกอบหลัก เช่น สกรู ลูกกลิ้งดาวเคราะห์ และน็อต ทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูงและเหล็กแบริ่ง โดยมีคุณสมบัติทางกลที่ดีเยี่ยม ส่วนประกอบพลาสติกเป็นไปตามมาตรฐานความทนทานต่อพลาสติกที่เกี่ยวข้อง และส่วนประกอบโลหะแผ่นทำจากเหล็กรีดเย็นคุณภาพสูง ทำให้มั่นใจได้ถึงความเสถียรของโครงสร้างและความสามารถในการปรับตัว
ที่สาม ข้อดีด้านประสิทธิภาพหลัก
(I) ประสิทธิภาพการส่งผ่านแบบพลิกกลับได้ดีเยี่ยม
F1206 ได้รับการออกแบบมาเป็นพิเศษสำหรับการทำงานแบบพลิกกลับได้ โดยมีการส่งผ่านที่ราบรื่นและเสถียรในการหมุนทั้งแบบบวกและแบบย้อนกลับ ไม่มีการติดขัด ไม่มีการสูญเสียความแม่นยำ และไม่มีเสียงรบกวนที่ผิดปกติ โครงสร้างดาวเคราะห์ที่ได้รับการปรับปรุงให้เหมาะสมและการออกแบบตาข่ายที่แม่นยำทำให้มั่นใจได้ว่าผลิตภัณฑ์สามารถรักษาประสิทธิภาพการส่งผ่านที่สม่ำเสมอในการเคลื่อนที่แบบสองทิศทาง ซึ่งเหมาะสำหรับสถานการณ์ที่ต้องดำเนินการเดินหน้าและถอยหลังบ่อยครั้ง เช่น ระบบป้อนเครื่องมือเครื่องจักรที่มีความแม่นยำ และกลไกการยกอุปกรณ์อัตโนมัติ
(II) ความสามารถในการรับน้ำหนักสูง
ด้วยพิกัดโหลดไดนามิกที่ 24.3 KN และโหลดคงที่พิกัดที่ 27.3 KN ผลิตภัณฑ์จึงมีความสามารถในการรับน้ำหนักที่แข็งแกร่ง ซึ่งเหนือกว่าบอลสกรูธรรมดาที่มีข้อกำหนดเดียวกันอย่างมาก การออกแบบหน้าสัมผัสหลายแนวระหว่างลูกกลิ้งกับสกรู/น็อตทำให้การกระจายโหลดมีความสม่ำเสมอมากขึ้น กระจายความเครียดได้อย่างมีประสิทธิภาพ หลีกเลี่ยงความเสียหายของส่วนประกอบที่เกิดจากความเข้มข้นของความเครียดในพื้นที่ และรับประกันการทำงานที่มั่นคงภายใต้สภาวะโหลดสูงเป็นเวลานาน
(III) ความแม่นยำในการส่งผ่านสูง
การนำเทคโนโลยีเครื่องจักรที่มีความแม่นยำมาใช้และการควบคุมความทนทานอย่างเข้มงวด ทำให้ผลิตภัณฑ์มีความแม่นยำในการส่งผ่านและความแม่นยำของตำแหน่งสูง ข้อผิดพลาดของลีดได้รับการควบคุมอย่างเข้มงวด ความแม่นยำของตำแหน่งอยู่ในระดับสูง และความแม่นยำของตำแหน่งซ้ำนั้นยอดเยี่ยม ซึ่งสามารถตอบสนองความต้องการด้านความแม่นยำของอุปกรณ์ระดับกลางถึงระดับสูง พื้นผิวกราวด์ที่แม่นยำของส่วนประกอบช่วยลดความต้านทานการเสียดสี และรับประกันความแม่นยำและความเสถียรของเกลียวเมช หลีกเลี่ยงข้อผิดพลาดในการส่งสัญญาณที่เกิดจากระยะห่างที่มากเกินไป
(IV) ความแข็งแกร่งและความมั่นคงสูง
ส่วนประกอบหลักทำจากวัสดุที่มีความแข็งแรงสูง และผ่านการบำบัดความร้อนอย่างมืออาชีพ โดยมีความแข็งแกร่งและทนต่อแรงกระแทกสูง ไม่โค้งงอหรือเสียรูปง่าย การออกแบบโครงสร้างที่ได้รับการปรับปรุงให้เหมาะสมจะสร้างสมดุลระหว่างความกะทัดรัดและความแข็งแกร่งของโครงสร้าง และระยะห่างระหว่างส่วนประกอบต่างๆ จะได้รับการควบคุมอย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่นแม้ในสถานการณ์การสตาร์ท-ดับบ่อยครั้งด้วยความเร็วสูง โดยไม่มีการสั่นสะเทือนหรือเสียงรบกวนที่ผิดปกติ และความเสถียรในการทำงานโดยรวมก็ยอดเยี่ยม
(V) ความต้านทานการสึกหรอและอายุการใช้งานยาวนาน
พื้นผิวของส่วนประกอบหลักได้รับการบำบัดด้วยเทคโนโลยีที่มีความแม่นยำ ซึ่งช่วยเพิ่มความต้านทานการสึกหรอและความต้านทานการกัดกร่อนได้อย่างมาก ภายใต้การหล่อลื่นตามปกติและการบำรุงรักษาที่ได้มาตรฐาน อายุการใช้งานของผลิตภัณฑ์จะยาวนาน ซึ่งสามารถลดต้นทุนการบำรุงรักษาและความถี่ในการเปลี่ยนอุปกรณ์ได้อย่างมีประสิทธิภาพ และเหมาะสำหรับสถานการณ์การทำงานต่อเนื่องในระยะยาว
(VI) การออกแบบที่ได้มาตรฐานและความสามารถในการปรับตัวที่แข็งแกร่ง
ผลิตภัณฑ์ได้รับการออกแบบและผลิตตามมาตรฐานแห่งชาติอย่างเคร่งครัด โดยมีข้อกำหนดพารามิเตอร์ที่สมบูรณ์และความเข้ากันได้สูง ซึ่งสามารถเข้ากันได้กับอุปกรณ์ส่วนใหญ่ที่มีข้อกำหนดเดียวกันในตลาด รองรับการปรับแต่งตามความต้องการ และสามารถปรับพารามิเตอร์ เช่น ทิศทางของเกลียว ความยาว และวิธีการติดตั้งตามความต้องการเฉพาะของลูกค้า ปรับให้เข้ากับความต้องการการใช้งานในสถานการณ์ที่แตกต่างกัน
<p>ขอแนะนำสกรูลูกกลิ้งดาวเคราะห์แบบกลับหัว ซึ่งเป็นส่วนประกอบล้ำสมัยที่ออกแบบมาเพื่อการควบคุมการเคลื่อนไหวที่แม่นยำในระบบกลไกขั้นสูง เทคโนโลยีที่เป็นนวัตกรรมนี้เรียกอีกอย่างว่ากลไกสกรูดาวเคราะห์แบบพลิกกลับได้ ซึ่งให้ประสิทธิภาพและความน่าเชื่อถือที่เหนือชั้น สกรูไดรฟ์ดาวเคราะห์แบบกลับหัวแสดงถึงความเป็นเลิศทางวิศวกรรม ผสมผสานประสิทธิภาพ ความทนทาน และความอเนกประสงค์เข้าด้วยกัน เพื่อตอบสนองความต้องการของการใช้งานทางอุตสาหกรรมสมัยใหม่</p>
<p>สกรูลูกกลิ้งดาวเคราะห์แบบกลับหัวเป็นโซลูชันที่มีประสิทธิภาพสูงและกะทัดรัดสำหรับการแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้นโดยมีระยะฟันเฟืองน้อยที่สุดและความสามารถในการรับน้ำหนักสูง การออกแบบนี้แตกต่างจากกลไกสกรูแบบเดิมตรงที่มีลักษณะกลับด้านซึ่งช่วยเพิ่มเสถียรภาพและลดการสึกหรอ ทำให้เหมาะสำหรับการใช้งานที่มีความแม่นยำสูง กลไกสกรูดาวเคราะห์แบบพลิกกลับได้ช่วยให้ทำงานแบบสองทิศทางได้โดยไม่จำเป็นต้องใช้ส่วนประกอบเพิ่มเติม ทำให้การออกแบบระบบง่ายขึ้นและปรับปรุงประสิทธิภาพโดยรวม</p>
<p>หนึ่งในคุณสมบัติที่โดดเด่นที่สุดของสกรูไดรฟ์ดาวเคราะห์แบบกลับหัวคือความสามารถในการรักษาประสิทธิภาพที่สม่ำเสมอภายใต้โหลดและความเร็วที่แตกต่างกัน ทำให้เหมาะสำหรับใช้ในอุตสาหกรรมหลากหลายประเภท รวมถึงการบินและอวกาศ หุ่นยนต์ ระบบอัตโนมัติ และอุปกรณ์ทางการแพทย์ อุปกรณ์นี้สร้างขึ้นโดยใช้วัสดุคุณภาพสูงและเทคนิคการผลิตขั้นสูงเพื่อให้มั่นใจถึงประสิทธิภาพที่ยาวนานและความต้องการการบำรุงรักษาน้อยที่สุด</p>
