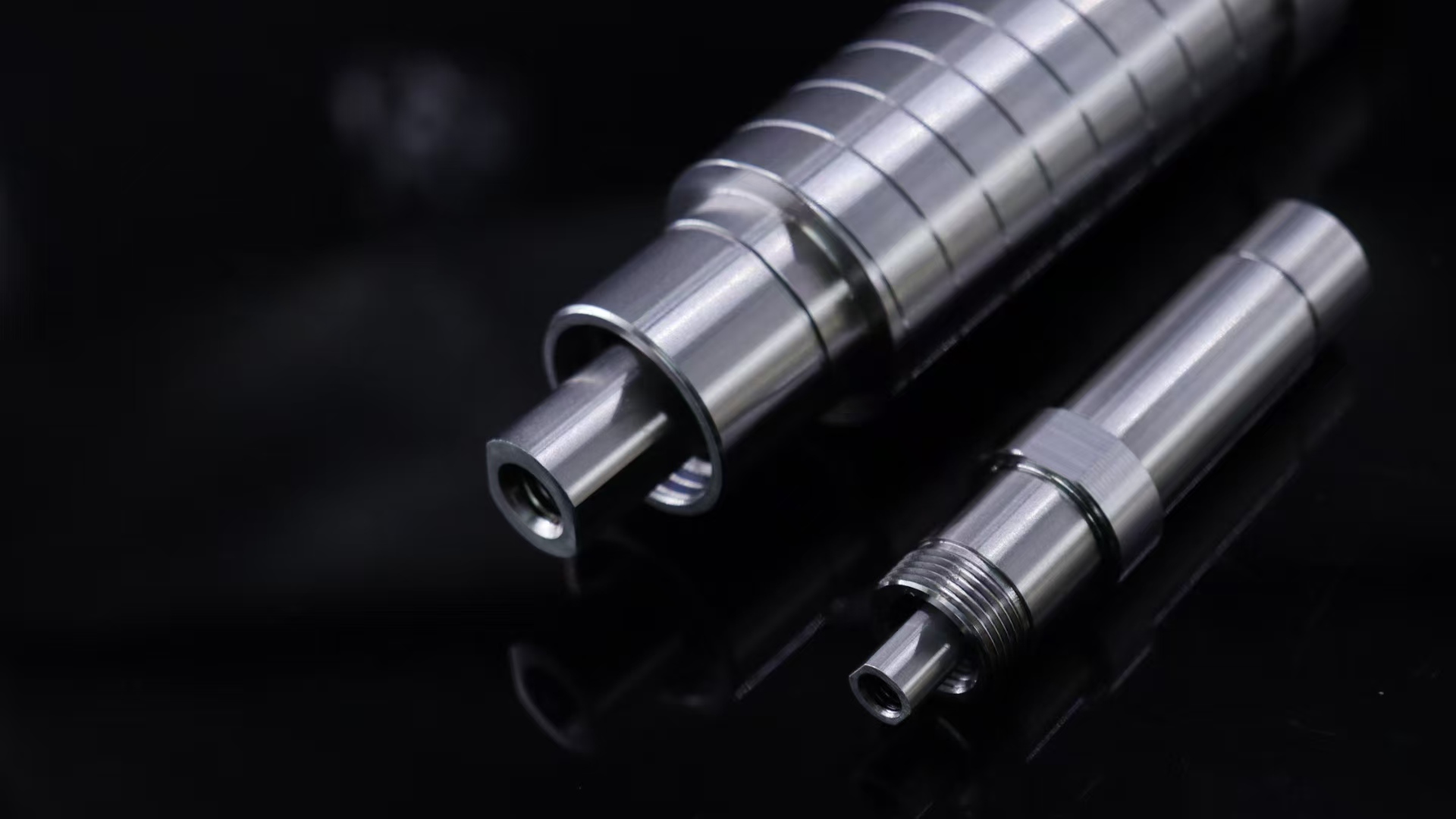

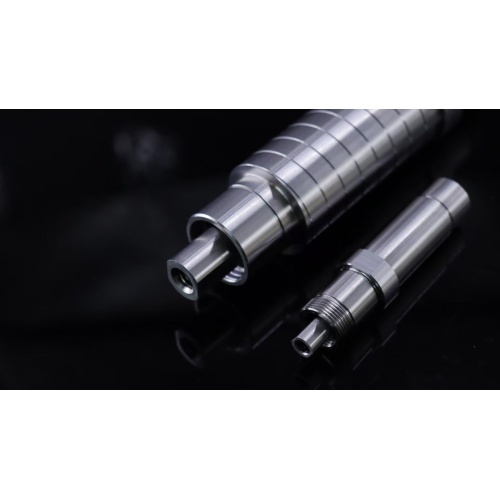

F0906 สกรูลูกกลิ้งดาวเคราะห์แบบกลับหัว

นวัตกรรมในระบบส่งกำลังที่แม่นยำ – สกรูลูกกลิ้งดาวเคราะห์กลับหัวประสิทธิภาพสูง

รุ่น: F0906 | หมายเลขชิ้นส่วน: 03.04.02.0002

ภาพรวมผลิตภัณฑ์

ในด้านการส่งผ่านที่แม่นยำ ความก้าวหน้าทางเทคโนโลยีทุกอย่างมีศักยภาพที่จะเปลี่ยนแปลงอุตสาหกรรมทั้งหมด สกรูลูกกลิ้งดาวเคราะห์แบบกลับหัว F0906 เป็นผลิตภัณฑ์ที่ทลายขอบเขตแบบเดิมๆ ได้อย่างแม่นยำ โดยมีการออกแบบโครงสร้างแบบกลับหัวอันเป็นเอกลักษณ์ โดยกำหนดนิยามใหม่ของความเป็นไปได้สำหรับการเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูงภายในพื้นที่ขนาดเล็ก

เนื่องจากเป็นสาขานวัตกรรมของกลุ่มสกรูลูกกลิ้งดาวเคราะห์ F0906 จึงใช้หลักการทำงานที่โดดเด่น โดยที่น็อตทำหน้าที่เป็นกำลังไฟฟ้าในการขับเคลื่อนการเคลื่อนที่ตามแนวแกนของเพลาสกรู เมื่อเปรียบเทียบกับบอลสกรูแบบดั้งเดิม F0906 ประสบความสำเร็จในเชิงคุณภาพในด้านตัวบ่งชี้ประสิทธิภาพหลัก รวมถึงความสามารถในการรับน้ำหนัก ความแข็งแกร่ง และอายุการใช้งาน ในขณะที่ลดปริมาณลงเหลือสองในสามของผลิตภัณฑ์ทั่วไป ความก้าวหน้าครั้งนี้ทำให้เป็นตัวเลือกในอุดมคติสำหรับการใช้งานที่ไวต่อพื้นที่และน้ำหนักอย่างมาก เช่น การขับเคลื่อนข้อต่อหุ่นยนต์ฮิวแมนนอยด์ กลไกความแม่นยำของการบินและอวกาศ และอุปกรณ์ทางการแพทย์

ไม่ว่าจะเป็นโครงการวิจัยที่ต้องการประสิทธิภาพสูงสุดหรือการใช้งานทางอุตสาหกรรมที่ต้องการการส่งผ่านที่เชื่อถือได้ สกรูลูกกลิ้งดาวเคราะห์กลับหัว F0906 มอบโซลูชันที่เกินความคาดหมาย

ข้อได้เปรียบทางเทคนิคหลัก

1. การออกแบบโครงสร้างแบบกลับหัวที่ปฏิวัติวงการ

F0906 ใช้โครงสร้างแบบกลับหัวที่เป็นนวัตกรรมใหม่ โดยน็อตทำหน้าที่เป็นกำลังไฟฟ้าเข้าสำหรับการเคลื่อนที่แบบหมุน และเพลาสกรูที่เชื่อมต่อกับโหลดทำให้มีการเคลื่อนที่ตามแนวแกนภายในน็อตได้อย่างแม่นยำ ข้อดีหลักของการออกแบบนี้ ได้แก่ :

ไม่มีการออกแบบเฟืองวงแหวนภายใน : ฟันตรงที่ปลายทั้งสองของเพลาสกรูประกบกันโดยตรงกับเฟืองที่ปลายทั้งสองข้างของลูกกลิ้ง ส่งผลให้โครงสร้างง่ายขึ้นและเชื่อถือได้มากขึ้น
ศักยภาพในการออกแบบแบบบูรณาการ : สามารถรวมน็อตเข้ากับโรเตอร์ของมอเตอร์ได้ลึก ซึ่งช่วยลดขนาดโดยรวมลงได้อย่างมาก
ประสิทธิภาพการส่งข้อมูลที่สูงขึ้น : ขั้นตอนการส่งข้อมูลระดับกลางที่ลดลงส่งผลให้สูญเสียพลังงานน้อยลง

2. ประสิทธิภาพการรับน้ำหนักที่ดีเยี่ยม

การออกแบบหน้าสัมผัสสายเป็นเหตุผลพื้นฐานที่ทำให้ F0906 มีความสามารถในการรับน้ำหนักที่ยอดเยี่ยม เมื่อเปรียบเทียบกับจุดสัมผัสของบอลสกรู จำนวนจุดส่งแรงจะเพิ่มขึ้นอย่างมาก:

คุณลักษณะการรับน้ำหนักสูงนี้ช่วยให้ทนทานต่อแรงกระแทกและแรงสั่นสะเทือนได้มากขึ้น ทำให้เหมาะสำหรับการใช้งานที่ต้องการรอบการสตาร์ท-หยุดบ่อยครั้งหรือการรับภาระอย่างกะทันหัน

3. อายุการใช้งานยาวนานเป็นพิเศษ

โครงสร้างลูกกลิ้งดาวเคราะห์แบบกลับหัวของ F0906 กระจายความเครียดจากการสัมผัสอย่างชาญฉลาด ผสมผสานกับกระบวนการบำบัดความร้อนที่มีความแม่นยำ ทำให้มีอายุการใช้งานที่โดดเด่น:

การเปรียบเทียบอายุการใช้งาน : อายุการใช้งานของ F0906 คือ 10-15 เท่า ของบอลสกรูมาตรฐาน
โหมดความล้มเหลว : การสึกหรอเพิ่มขึ้น คาดการณ์ได้ และบำรุงรักษาได้
ข้อกำหนดในการหล่อลื่น : การหล่อลื่นความถี่ต่ำ ลดต้นทุนการบำรุงรักษา

สำหรับอุปกรณ์อุตสาหกรรมที่ต้องการการทำงานต่อเนื่องในระยะยาว คุณลักษณะนี้หมายถึงการหยุดทำงานและค่าบำรุงรักษาที่ลดลงอย่างมาก

4. ความแม่นยำของตำแหน่งต่ำกว่าไมครอน

การส่งผ่านที่แม่นยำเริ่มต้นด้วยความแม่นยำ F0906 มีประสิทธิภาพด้านความแม่นยำเป็นเลิศไม่แพ้กัน:

ความแม่นยำของตะกั่ว : สูงถึง ±0.005มม
ความสามารถในการทำซ้ำได้ : ระดับย่อยไมครอน
ความนุ่มนวลของการเคลื่อนไหว : ไม่มีปรากฏการณ์การลื่นไถล ความเสถียรที่ความเร็วต่ำดีเยี่ยม

ระดับความแม่นยำนี้ตรงตามข้อกำหนดด้านความแม่นยำสูงของเครื่องมือกล CNC อุปกรณ์ตรวจวัด และสายการประกอบอัตโนมัติอย่างสมบูรณ์

5. ประสิทธิภาพความเร็วสูงที่ยอดเยี่ยม

F0906 ทำงานได้ดีเป็นพิเศษในการทำงานด้วยความเร็วสูง:

ความสามารถด้านความเร็วสูงทำให้ F0906 เหมาะอย่างยิ่งสำหรับการตัดเฉือนความเร็วสูงและสายการผลิตอัตโนมัติที่มีประสิทธิภาพ

6. การออกแบบน้ำหนักเบากะทัดรัด

ในการใช้งานที่มีพื้นที่จำกัด ข้อดีของการออกแบบที่กะทัดรัดของ F0906 จะเห็นได้ชัดเจน:

การเปรียบเทียบปริมาตร : ภายใต้ความสามารถในการรับน้ำหนักเท่ากัน ปริมาตรจะลดลง 1/3 เมื่อเทียบกับบอลสกรู
การเพิ่มประสิทธิภาพน้ำหนัก : การออกแบบกลวงเสริมช่วยลดน้ำหนักโดยรวม
การติดตั้งที่ยืดหยุ่น : รองรับวิธีการติดตั้งหลายวิธีเพื่อรองรับข้อจำกัดด้านพื้นที่ที่แตกต่างกัน

คุณลักษณะนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานที่ไวต่อน้ำหนักและปริมาตรอย่างมาก เช่น ข้อต่อหุ่นยนต์ฮิวแมนนอยด์และอุปกรณ์ทางการแพทย์

7. การปรับตัวด้านสิ่งแวดล้อมที่ดีเยี่ยม

F0906 ผ่านการคัดสรรวัสดุที่เข้มงวดและการปรับปรุงกระบวนการให้เหมาะสม โดยมีความสามารถในการปรับตัวด้านสิ่งแวดล้อมได้ดีเยี่ยม:

ช่วงอุณหภูมิในการทำงาน : -40°C ถึง +130°C
ความต้านทานการกัดกร่อน : ปรับให้เข้ากับสภาพแวดล้อมอุตสาหกรรมทั่วไป
ความต้านทานการรบกวน : ทำงานได้ตามปกติในสภาพแวดล้อมสุญญากาศ อุณหภูมิต่ำ และอุณหภูมิสูง

ไม่ว่าจะอยู่ในอุปกรณ์กลางแจ้งที่เย็นจัดหรือสภาพแวดล้อมการทำงานที่มีอุณหภูมิสูง F0906 จะรักษาประสิทธิภาพการทำงานที่มั่นคง

ข้อมูลจำเพาะของผลิตภัณฑ์

หมายเหตุ : พารามิเตอร์ข้างต้นเป็นค่าข้อกำหนดมาตรฐาน ผลิตภัณฑ์เฉพาะสามารถปรับแต่งได้ตามความต้องการของลูกค้า สำหรับข้อกำหนดด้านมิติ ความแม่นยำ หรือวัสดุพิเศษ โปรดติดต่อทีมเทคนิคของเราเพื่อขอคำแนะนำโดยละเอียด

หลักการทำงาน

หลักการส่งผ่านของสกรูดาวเคราะห์แบบกลับหัว

หลักการส่งผ่านหลักของสกรูลูกกลิ้งดาวเคราะห์กลับหัว F0906 สามารถเข้าใจได้ผ่านขั้นตอนต่อไปนี้:

ขั้นตอนที่ 1: กำลังไฟฟ้าเข้า

แหล่งกำเนิดไดรฟ์ภายนอก (มอเตอร์) เชื่อมต่อกับ น็อต
น็อตเริ่มเคลื่อนที่แบบหมุน

ขั้นตอนที่ 2: การส่งกำลัง

เกลียวที่แม่นยำบนพื้นผิวด้านในของตาข่ายน็อตด้วย ลูกกลิ้ง หลายอัน
ลูกกลิ้งหมุนในลักษณะควบคุมภายในน็อต
เฟืองที่ปลายทั้งสองของลูกกลิ้งจะประกบกันโดยมีฟันตรงที่ปลายทั้งสองข้างของ เพลาสกรู

ขั้นตอนที่ 3: การแปลงการเคลื่อนไหว

การเคลื่อนที่แบบหมุนของน็อตจะถูกส่งไปยังเพลาสกรูผ่านลูกกลิ้ง
การเคลื่อนที่แบบหมุนจะถูกแปลงเป็นการ เคลื่อนที่ตามแนวแกนเชิงเส้น ของเพลาสกรู
เพลาสกรูเคลื่อนที่ในแนวแกนไปข้างหน้าหรือข้างหลัง

การวิเคราะห์คุณสมบัติโครงสร้าง

การควบคุมทิศทางการเคลื่อนไหว

การหมุนไปข้างหน้าของน็อต → เพลาสกรูเคลื่อนที่ในแนวแกนในทิศทางเดียว
การหมุนย้อนกลับของน็อต → เพลาสกรูจะเคลื่อนที่ในแนวแกนในทิศทางตรงกันข้าม
น๊อตสต็อป → เพลาสกรูรักษาตำแหน่ง (ลักษณะการล็อคตัวเอง)

ลักษณะเฉพาะของการออกแบบกลับหัวนี้อยู่ที่: กำลังไฟฟ้าเข้าจากน็อต และเพลาสกรูทำหน้าที่เป็นปลายเอาต์พุตที่รับภาระ โครงสร้างนี้ช่วยให้สามารถออกแบบน็อตเข้ากับโรเตอร์ของมอเตอร์ได้ ซึ่งเป็นกุญแจสำคัญในการบรรลุการออกแบบที่กะทัดรัด
