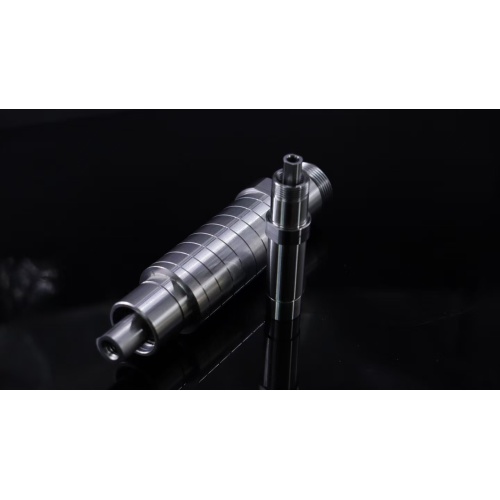

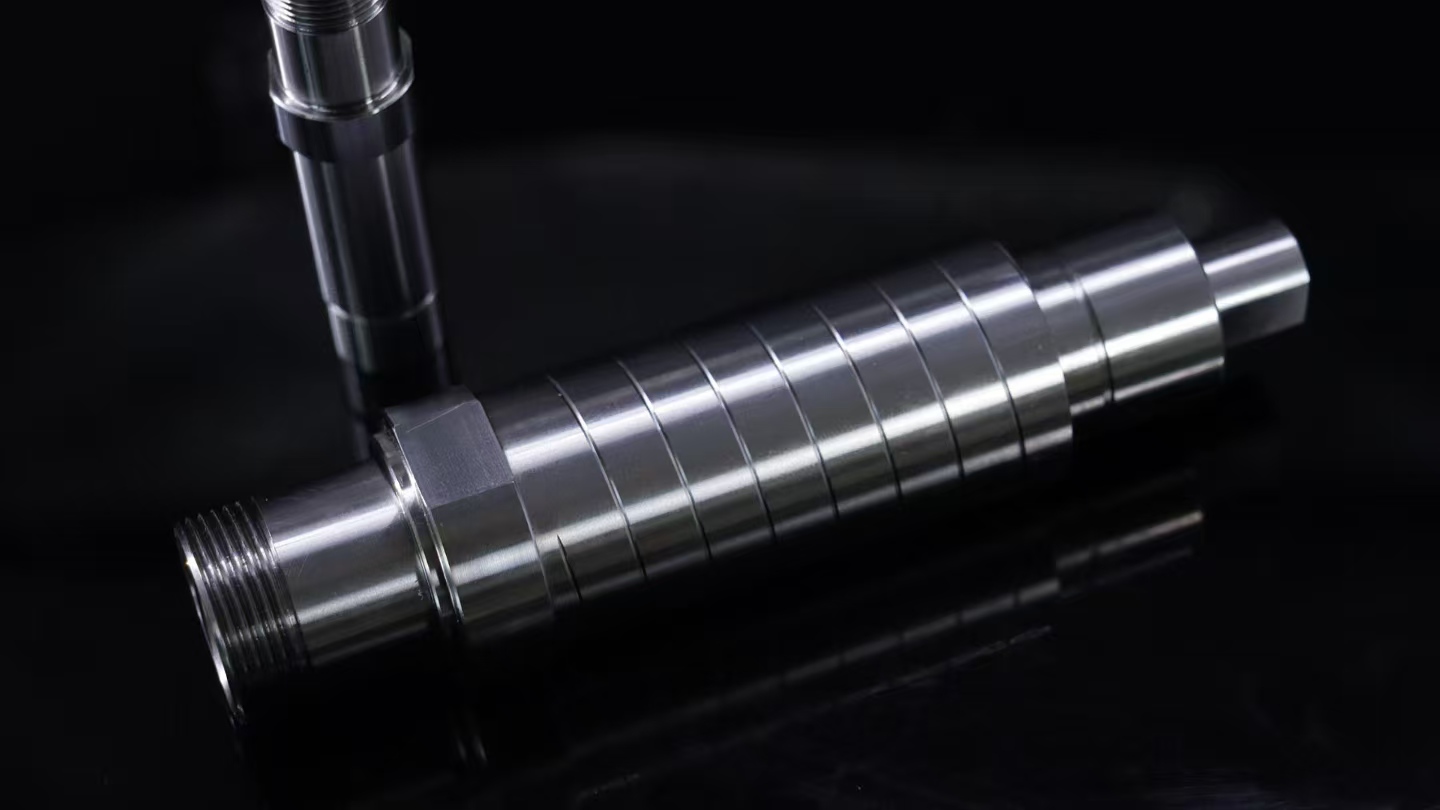

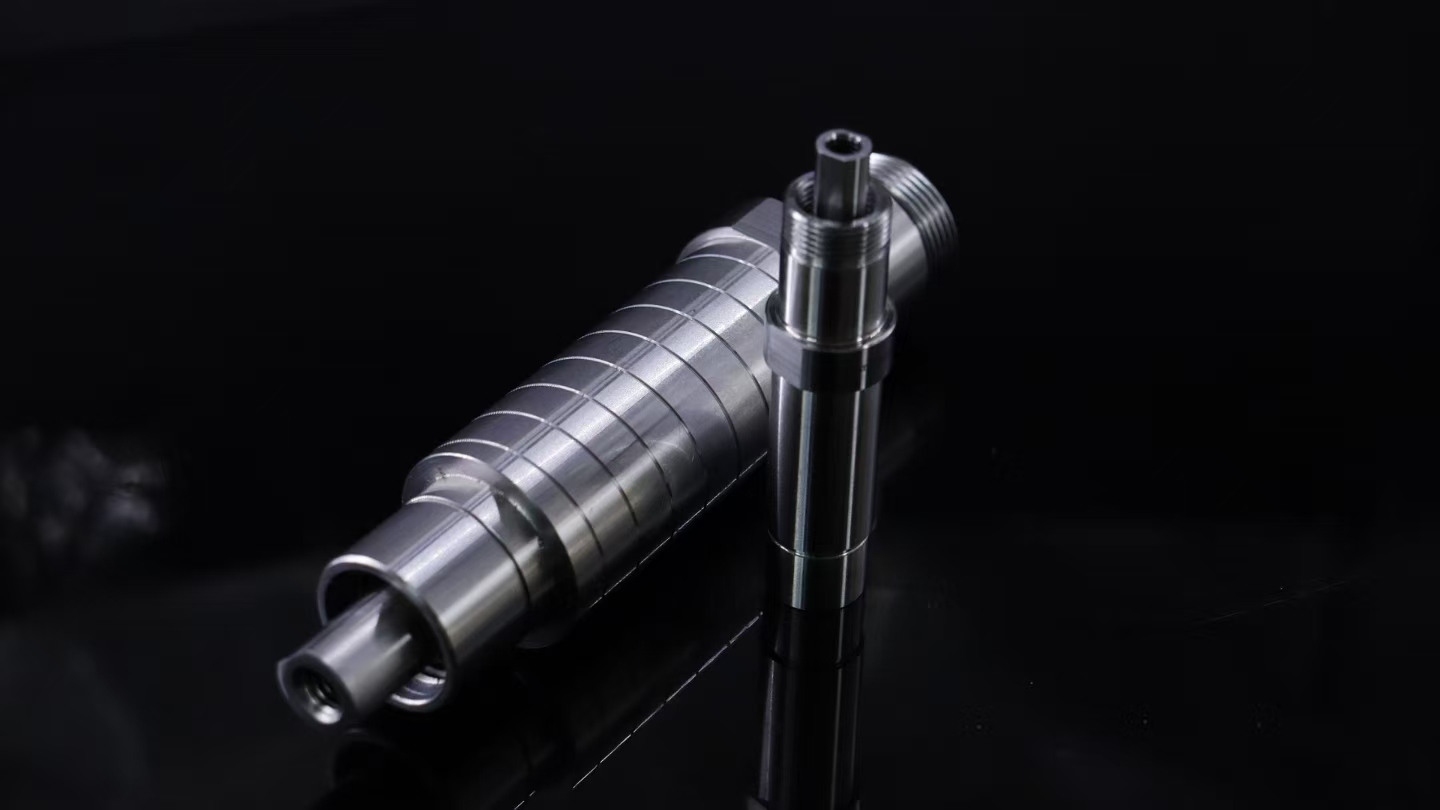

หน้ารายละเอียดผลิตภัณฑ์ของ F0602 สกรูลูกกลิ้งดาวเคราะห์ สกรูลูกกลิ้งดาวเคราะห์แบบกลับหัว, ระบบลูกกลิ้ง Puying, ระบบควบคุมการเคลื่อนไหวที่แม่นยำ, สกรูประสิทธิภาพสูง
ในระบบส่งกำลังที่แม่นยำ สกรูลูกกลิ้งดาวเคราะห์เป็นส่วนประกอบหลักในเครื่องมือกลอัตโนมัติและเครื่องจักรที่มีความเที่ยงตรงระดับสูงสำหรับความสามารถในการรับน้ำหนักสูง ความแม่นยำ และอายุการใช้งานที่ยาวนาน สกรูลูกกลิ้งดาวเคราะห์ F0602 ที่ได้มาตรฐานผสานรวมกระบวนการขั้นสูง สร้างความสมดุลระหว่างความเสถียรและความสามารถในการปรับตัว ตอบสนองความต้องการการส่งผ่านที่แม่นยำระดับกลางถึงระดับสูง หน้านี้ครอบคลุมถึงการแนะนำหลัก พารามิเตอร์ ประสิทธิภาพ การใช้งาน การติดตั้ง และการประกันคุณภาพ
I. การแนะนำผลิตภัณฑ์หลัก
F0602 เป็นส่วนประกอบการส่งสัญญาณมาตรฐานสำหรับสถานการณ์ความแม่นยำระดับกลางถึงระดับสูง โดยแปลงการเคลื่อนที่แบบหมุนเป็นเชิงเส้นได้อย่างมีประสิทธิภาพ เหนือกว่าบอลสกรูแบบดั้งเดิมในด้านการรับน้ำหนัก ความแข็งแกร่ง และความต้านทานแรงกระแทก มีโครงสร้างดาวเคราะห์แบบบูรณาการ (สกรู ลูกกลิ้ง น็อต แหวนเฟืองด้านใน) เพื่อประสิทธิภาพและความเสถียรสูง เหมาะสำหรับระบบอัตโนมัติและเครื่องจักรที่ต้องการความแม่นยำ
ออกแบบมาเพื่อ "ความแม่นยำ ความเสถียร และความทนทาน" เหมาะกับอุปกรณ์ขนาดเล็ก/กลางขนาดกะทัดรัดและความต้องการรับน้ำหนักมาก การผลิตที่ได้มาตรฐานพร้อมการควบคุมคุณภาพที่เข้มงวด หน้าสัมผัสแบบหลายบรรทัด (เทียบกับหน้าสัมผัสแบบจุดของบอลสกรู) จะกระจายโหลด โดยปรับให้เข้ากับสถานการณ์ความถี่สูง โหลดสูง และมีความแม่นยำสูง มันเข้ากันได้กับอุปกรณ์สเปคเดียวกันส่วนใหญ่และปรับแต่งได้
ครั้งที่สอง พารามิเตอร์ทางเทคนิคหลัก
พารามิเตอร์ทั้งหมดได้รับการออกแบบและทดสอบอย่างแม่นยำ ครอบคลุมขนาด เกลียว ความคลาดเคลื่อน และวัสดุ
(I) พารามิเตอร์ข้อกำหนดพื้นฐาน
(II) พารามิเตอร์ขนาดหลัก (หน่วย: มม.)
(III) พารามิเตอร์เธรด
(IV) พารามิเตอร์วัสดุ
ที่สาม ข้อดีด้านประสิทธิภาพหลัก
(I) แบริ่งรับน้ำหนักสูงพิเศษ
หน้าสัมผัสแบบหลายบรรทัดช่วยให้มั่นใจถึงการโหลดที่สม่ำเสมอ โหลดแบบไดนามิก ≥12000N, คงที่ ≥28000N (บอลสกรูสเปคเดียวกัน 2-3 เท่า) เหมาะสำหรับเครื่องมือกลที่มีความเที่ยงตรงสูง, เครื่องอัดเซอร์โว ลูกกลิ้งคู่ 6-8 ช่วยให้มั่นใจได้ถึงความเสถียรในสภาพแวดล้อมที่มีความถี่/โหลดสูง
(II) การส่งผ่านที่แม่นยำ
ข้อผิดพลาดของตะกั่ว ≤±0.01มม./300มม. ตำแหน่ง ±0.005มม. ทำซ้ำ ≤±0.002มม. กราวด์ที่แม่นยำ (Ra≤0.2μm) เพื่อการเสียดสีต่ำและตาข่ายที่สม่ำเสมอ
(III) ความแข็งแกร่งและเสถียรภาพสูง
สกรู 42CrMo (HRC58-62), ลูกกลิ้ง GCr15, น็อต SCM415H รับประกันความแข็งแกร่ง/ทนทานต่อแรงกระแทก อัตราส่วน 3.5:1 ช่วยรักษาความสมดุลของความกะทัดรัด เฟืองลูกกลิ้งป้องกันการเอียงเพื่อความเสถียรที่ความเร็วสูง
(IV) ความต้านทานการสึกหรอและอายุการใช้งานยาวนาน
การรักษาพื้นผิวที่แม่นยำช่วยยืดอายุการใช้งานได้ถึง ≥ 20,000 ชั่วโมง (เทียบกับ 8,000-12,000 สำหรับบอลสกรู) การปิดผนึกที่ปรับให้เหมาะสมช่วยลดการบำรุงรักษา
(V) ประสิทธิภาพสูงและพลังงานต่ำ
แรงเสียดทานจากการกลิ้ง (≤0.003) ช่วยให้มั่นใจได้ถึงประสิทธิภาพ 90% -95% ความเร็วระหว่างพิทช์ 1.5 มม. (สูงสุด 1.5 ม./วินาที) และความแม่นยำ ช่วยลดการใช้พลังงาน
(VI) ได้มาตรฐานและปรับเปลี่ยนได้
เป็นไปตามมาตรฐานแห่งชาติ เข้ากันได้กับอุปกรณ์ที่มีสเป็คเดียวกัน ปรับแต่งได้สำหรับการบินและอวกาศ การแพทย์ หุ่นยนต์
IV. สถานการณ์การใช้งาน
(I) เครื่องมือกลที่มีความแม่นยำ
ระบบป้อน/กำหนดตำแหน่งสำหรับเครื่องกลึง เครื่องกัด เครื่องบด ช่วยให้มั่นใจในความแม่นยำในการประมวลผลสูง
(II) อุปกรณ์อัตโนมัติ
สายการผลิต หุ่นยนต์ เครื่องควบคุม หุ่นยนต์ฮิวแมนนอยด์ เพื่อการเคลื่อนไหวที่มั่นคงและแม่นยำ
(III) การบินและอวกาศและการทหาร
พื้นผิวควบคุมอากาศยาน เรดาร์ เครื่องยิงขีปนาวุธ ทนทานต่อสภาพแวดล้อมที่รุนแรง
(IV) อุปกรณ์การแพทย์
ตารางปฏิบัติการ การสร้างภาพ หุ่นยนต์ฟื้นฟู ความแม่นยำสูง สัญญาณรบกวนต่ำ
(V) สถานการณ์อื่น ๆ
เครื่องอัดเซอร์โว การฉีดขึ้นรูปไฟฟ้า อุปกรณ์เซมิคอนดักเตอร์
V. การติดตั้งและบำรุงรักษา
(I) หมายเหตุการติดตั้ง
- ตรวจสอบความสมบูรณ์/พารามิเตอร์ ตำแหน่งการติดตั้งที่สะอาด
- ตรวจสอบความร่วมแกนแรงบิดสม่ำเสมอ ไม่มีส่วนประกอบหลักที่กระแทก
- ตรวจสอบการหมุนที่ราบรื่น การปิดผนึกหลังการติดตั้ง
- ป้องกันเกลียว/ลูกกลิ้ง ทาจาระบี
(II) คำแนะนำในการบำรุงรักษา
- ทาจาระบีอุณหภูมิสูงทุกๆ 500 ชั่วโมง ทำความสะอาดจาระบีเก่า
- ทำความสะอาด ตรวจสอบซีล ทดแทนความชราอย่างทันท่วงที
- ตรวจสอบความตรงของสกรู การสึกหรอของลูกกลิ้ง เกลียวที่ประกบกัน ปรับ/เปลี่ยน
- หลีกเลี่ยงสภาพแวดล้อมที่รุนแรง ป้องกันหากจำเป็น
